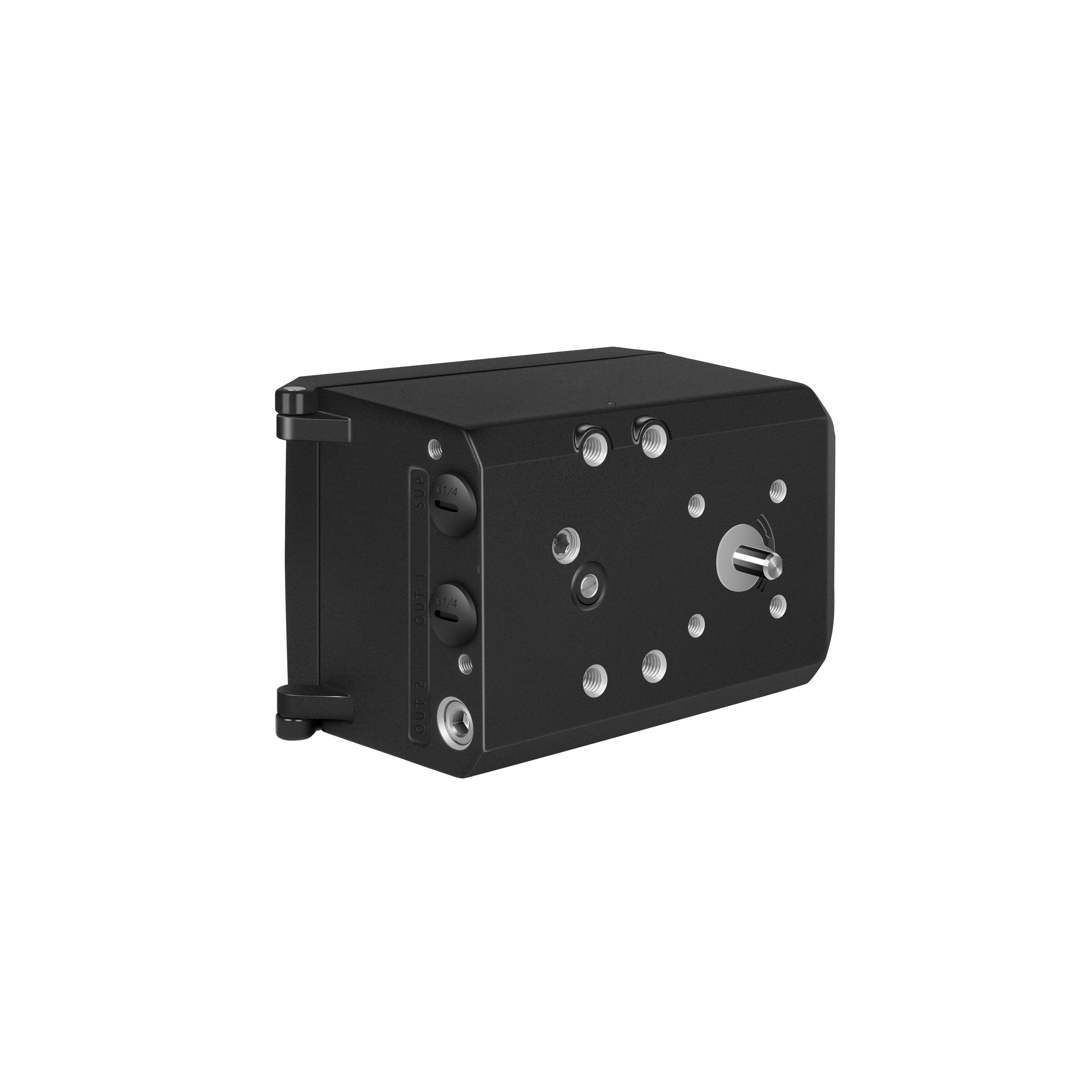

IP6000系列智能阀门定位器和气动执行器配套使用。
通过接收来自控制系统的4-20mA DC电流信号得到阀位控制设定值，同时采集位置传感器信号得到实际的阀位值，两者通过控制软件的计算处理，从而控制气动执行机构的进气和排气，驱动阀位到达设定点。
常规型直行程（L）
远传型直行程*（FL）
常规型角行程（R）
远传型角行程*（FR）

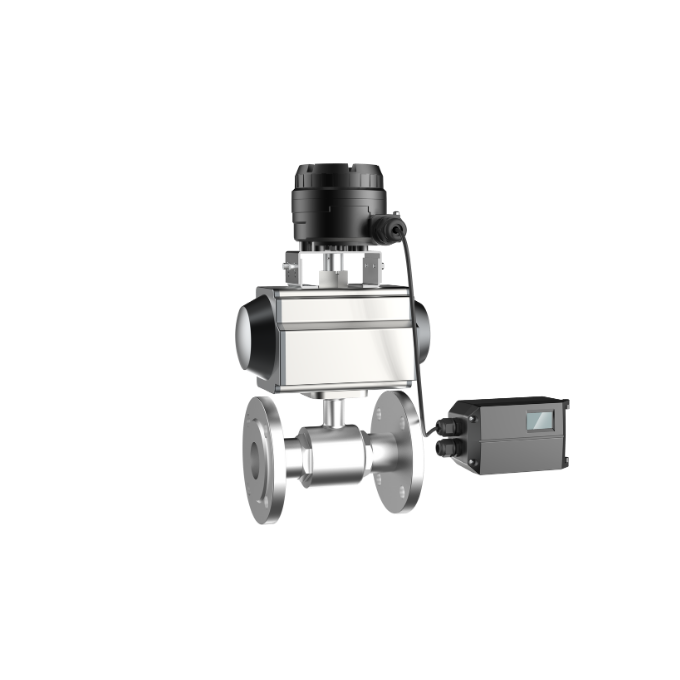

分体式*（S）
单作用（S ）
双作用（D）
不防爆（n）
Ex ia IIC T4/T6 Ga（ i）
Ex d IIC T6 Gb（d）
无（0）
有（1）
无（0）
有（1）
无（0）
直行程（1）
角行程（2）
无（0）
有（1）
复位（S）
保位（F）
-20℃（N）
-40℃（L）
安装类型选项中，*标记选项(FL,FR及S)不支持防爆等级选项d(Ex d IIC T6 Gb)。 *标记选项S(分体式)不支持最低环境温度选项L(-40℃)。
| 外壳材质 | 铝合金 |
| 压力表组件 |
铝,阳极氧化 |
| 信号输入 |
输入阻抗：120Ω 限制电压：28V |
| 输出信号 |
反馈方式：二线制4~20mA信号,内阻120Ω |
| 数字通讯协议 |
HART 7 |
| 最小工作电流 |
3.8mA |
| 稳态耗气量 |
≤ 0.4 L/min |
| 行程范围 |
常规型直行程：10~100mm,常规型角行程：30~100°,分体式：5~25mm 安装支架可选：硬连接或软连接 注：远传型行程范围同常规型一致 |
| 气动数据 |
空气质量符合 ISO 8573-1标准 压力：1.4~7bar(20.3~101.5psi) 固体颗粒大小和密度：等级3 压力露点：等级3(最低比环境温度低20K（36°F)) 含油量：等级3 |
| 抗震动性 |
0.15mm，10Hz-60Hz，20次循环/轴 20m/s2，60Hz-500Hz，20次循环/轴 整个控制阀连续运行时的推荐范围 ≤ 20 m/s2， 无谐振峰值 |
| 电气接口 |
M20×1.5 |
| 气动接口 |
G1/4 |
| 防护等级 | IP67 |
| 基本误差及回差 |
≤ 1% |
| 环境温度 |
常规版本温度：-20℃ ~ +70℃ 低温版本温度：-40℃ ~ +70℃ 本安T4环境下最高防爆温度为+60℃ 本安T6环境下最高防爆温度为+40℃ |
| 防爆等级及适用区域 |
Ex ia IIC T4/T6 Ga 适用于Zone 0,Zone 1,Zone 2 |
先导气口1
OUT2
先导气口2
OUT+
OUT-
