Позиционер серии 1500 предназначен для встроенного пневматического регулирующего клапана, особенно подходит для клапанов с угловым седлом и мембранных клапанов.

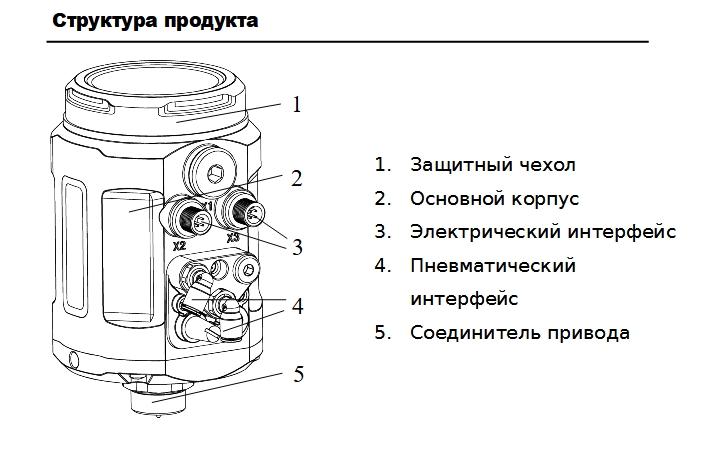

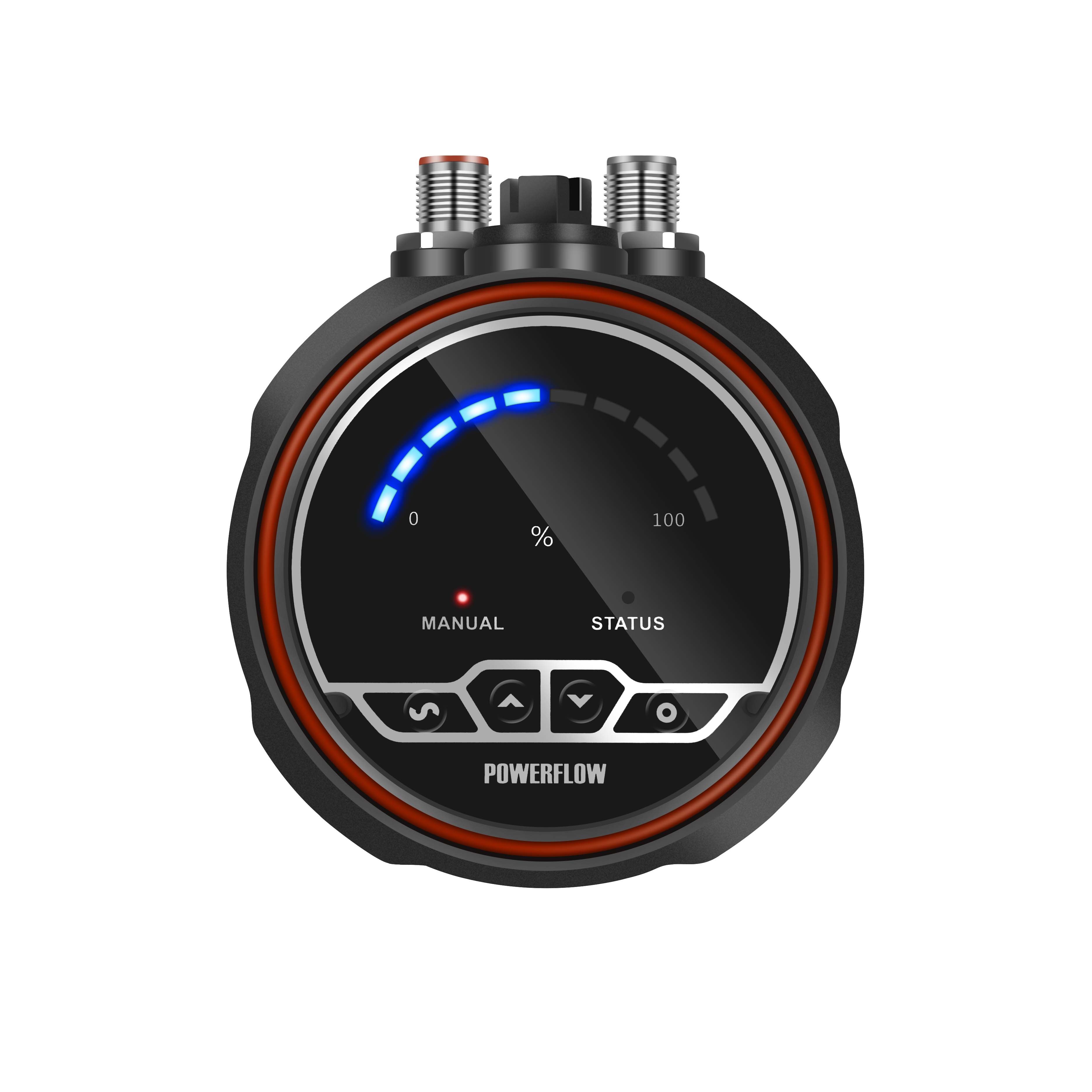

Изделие простое в эксплуатации. Им легко управлять с помощью клавиатуры.

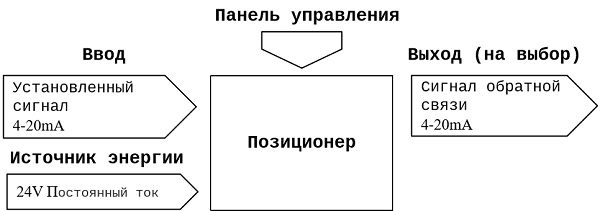

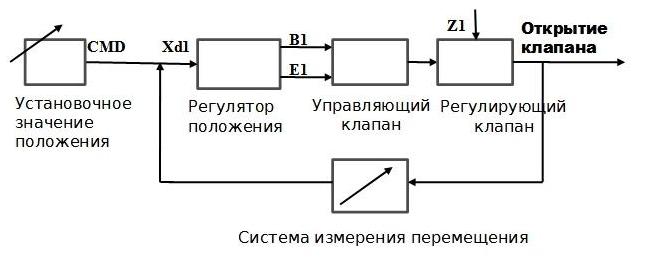

Позиционер быстро и точно регулирует положение клапана, определяя сигнал датчика положения.
Без сигнала обратной связи（N）
Сигнал обратной связи 4-20мА（Y）
Одинарного действия（S）
Двойного действия（D）
Линейный 5-25 мм（С2）
Линейный 25-50 мм（С3）
Поворотный 90°（С4）
17 л/мин（Q1）
58 л/мин（Q2）
G1/4（T1）
M16 * 1（T2）
M22 * 1.5（T3）
M26 * 1.5（T4）
Отказоустойчивость（Система）
Сбой-зависание（Функция）
В параметре расхода воздуха предлагается использовать код Q1 для привода с внутренним диаметром газовой камеры 40-100 мм, код Q2 предлагается для привода с внутренним диаметром газовой камеры 125-160 мм. Код Q2 используется только для привода одностороннего действия и только в режиме замораживания при отключении питания. Значения расхода воздуха для кодов Q1 и Q2 приведены при условии входного давления 0,6Мпа.
В опции максимального хода клапана диапазон приводов для кодов 4 составляет от 50 до 125. Для других моделей приводов, пожалуйста, проконсультируйтесь с нашей компанией. Нет необходимости выбирать тип резьбы для кода S4.
Состояние выключения питания для опции однократного действия по умолчанию является безопасным.
Технические параметры
|
Материал
|
Поликарбонат (ПК), Силиконовый каучук (SI) Полиамид (PA6-GF30), Нержавеющая сталь (304)
|
|
Источник энергии
|
Постоянный ток 24V ±10%
|
|
Входной сигнал
|
4 – 20 mA
|
|
Установите входное сопротивление сигнала
|
120KΩ |
|
Сжатый воздух Степень детализации Плотность частиц Точка конденсации Концентрация консистентной смазки
|
Нейтральный газ, соответствующий требованиям DIN ISO 8573-1 Уровень размера и плотности твердых частиц 3 Уровень точки росы 3 Уровень содержания масла 3
|
|
Температура окружающей среды
|
0-60°C |
|
Пневматический соединитель
|
Штекерный соединитель для шланга диаметром 1/4 дюйма (внутренний диаметр Φ 6 мм)
|
|
Электрический быстроразъемный соединитель
|

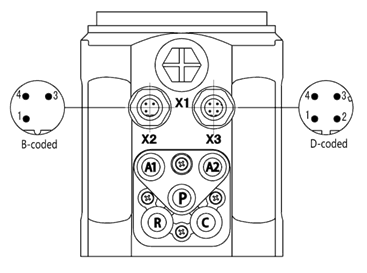

Стандарт M12 с тремя контактами B (диаметр кабеля ø 4-6 мм) Стандарт M12 с четырьмя контактами D (диаметр кабеля ø 4-6 мм)
|
|
Давление источника воздуха
|
3-7 бар, конкретное значение зависит от привода
|
|
Выходной поток газа
|
17 l/min (Входное давление составляет 0.6Mpa) 58 l/min (Входное давление составляет 0.6Mpa, Только однократного действия)
|
|
Диапазон регулирования хода клапана
|
Прямой ход 5-50 мм Угол хода 90°
|
|
Способ установки
|
Обычно устанавливается в верхней части привода и соединяется с ним резьбой
|
|
Уровень защиты
|
IP66 |
|
Потребляемая мощность
|
<5W |

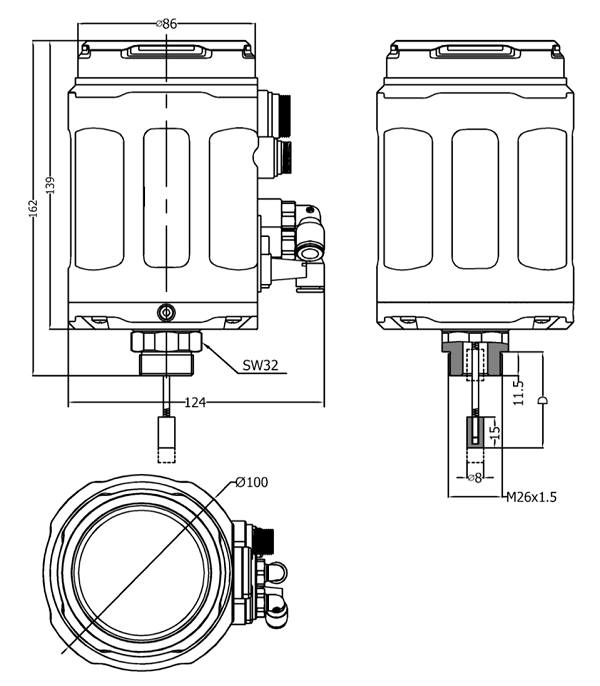

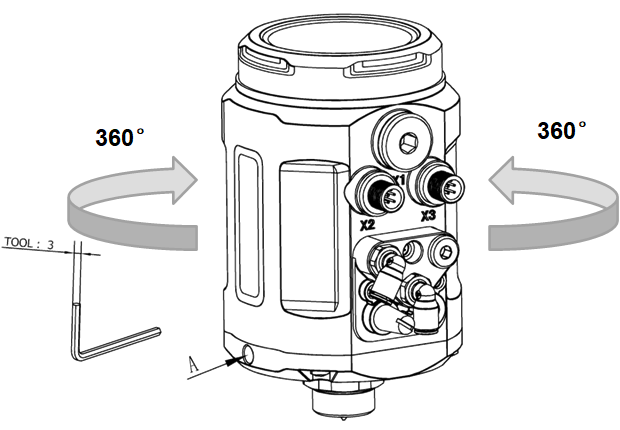

Угол можно регулировать в зависимости от положения клапана. Если необходимо отрегулировать угол сопряжения, сначала ослабьте винт с шестигранной головкой на месте A. Затем отрегулируйте угол по часовой стрелке или против часовой стрелки в диапазоне 360°. После регулировки угла зафиксируйте угол с помощью шестигранного винта.
| Пин | Описание | Тип сигнала |
| 1 |
Выход аналогового сигнала + |
4 – 20 mA |
| 3 |
Аналоговый сигнальный выход GND |
GND |
| 4 |
- |
нулевой |
| Пин | Описание | Тип сигнала |
|
1 |
Источник питания + |
+24 V |
|
2 |
Источник питания GND |
GND |
|
3 |
Установленный входной сигнал + |
4 – 20 mA |
| 4 |
Входной сигнал настройки GND |
GND |
| P |
Вход подачи воздуха (встроенный фильтр, размер фильтра 5 μm) |
|
R |
Отвод воздуха |
|
C |
Обратный клапан |
|
A1 |
Контрольный воздуховыпуск 1 |
| A2 |
Контрольный воздуховыпуск 2 |
