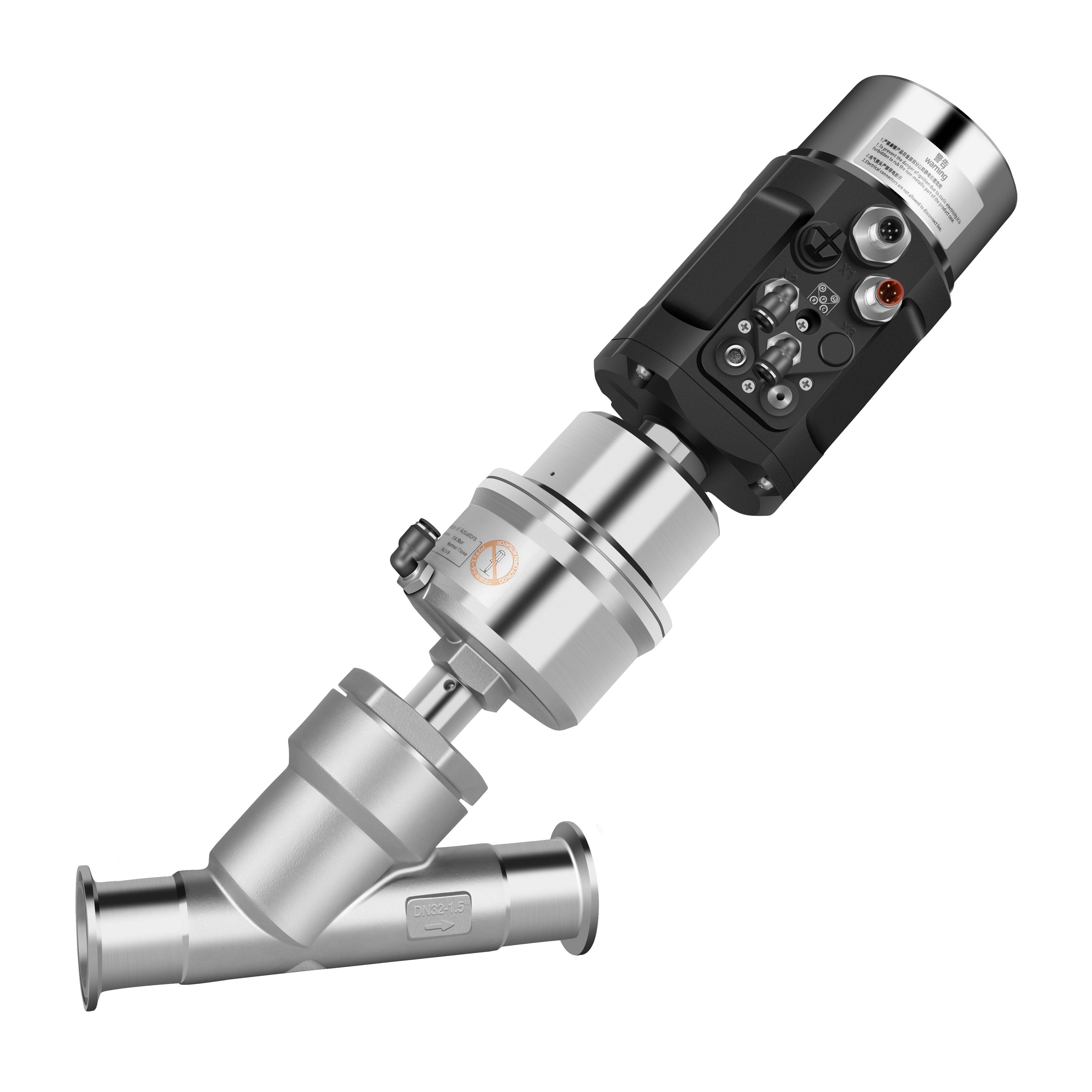

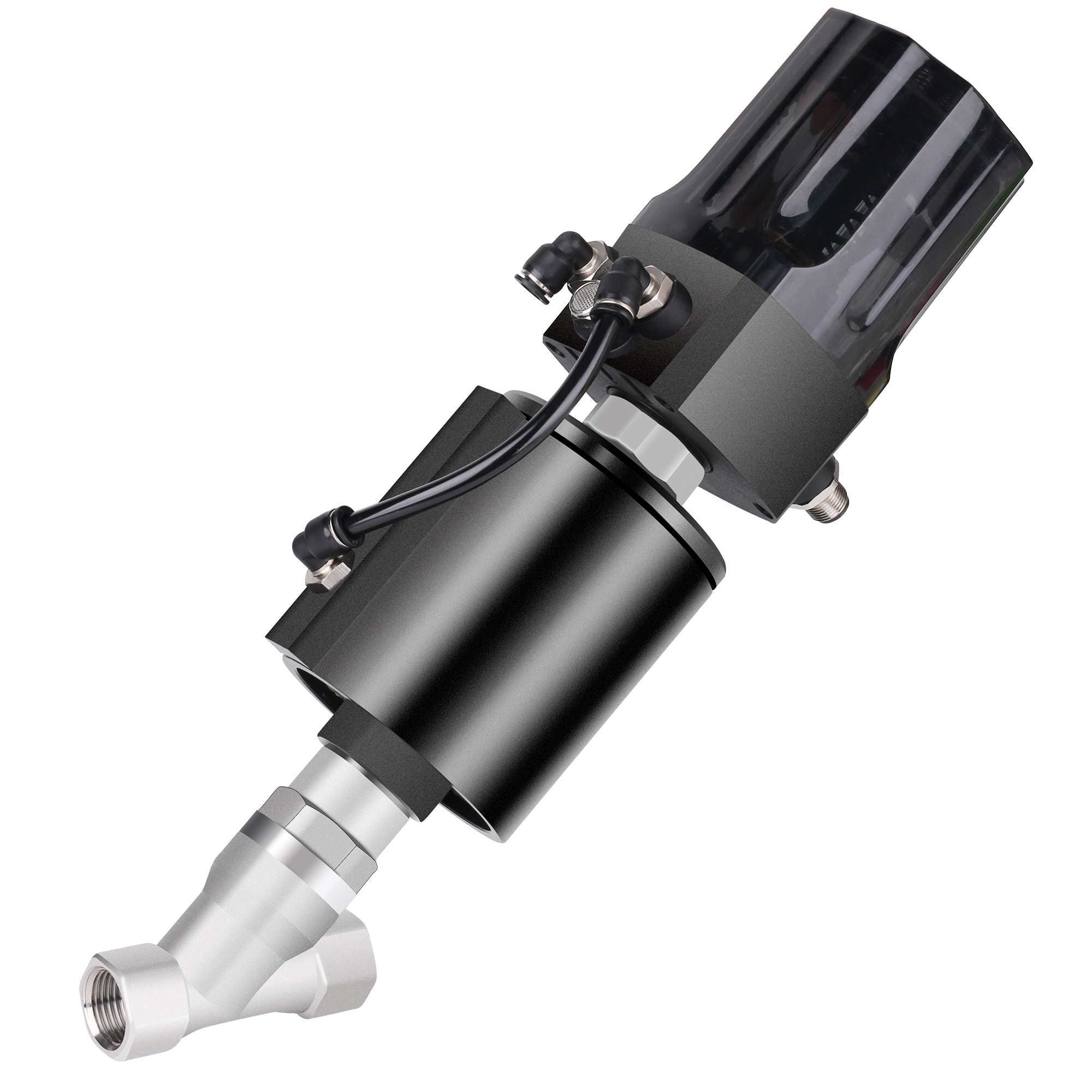

Регулирующий клапан с угловым седлом серии 2710

Он сочетается с интеллектуальным позиционером (1500/1600/1880) и угловым седельным клапаном (2710). Конструкция золотника углового седельного клапана серии 2710 (тип управления) отличается от углового седельного клапана серии 2700 (тип включения-выключения). Его расходная характеристика больше подходит для регулировки расхода.

Богатые программные функции
Простое управление с помощью ЖК-дисплея и клавиатуры.
Характеристики расхода больше подходят для регулирования расхода

Немедленное консультирование

1500+2710 Технические данные

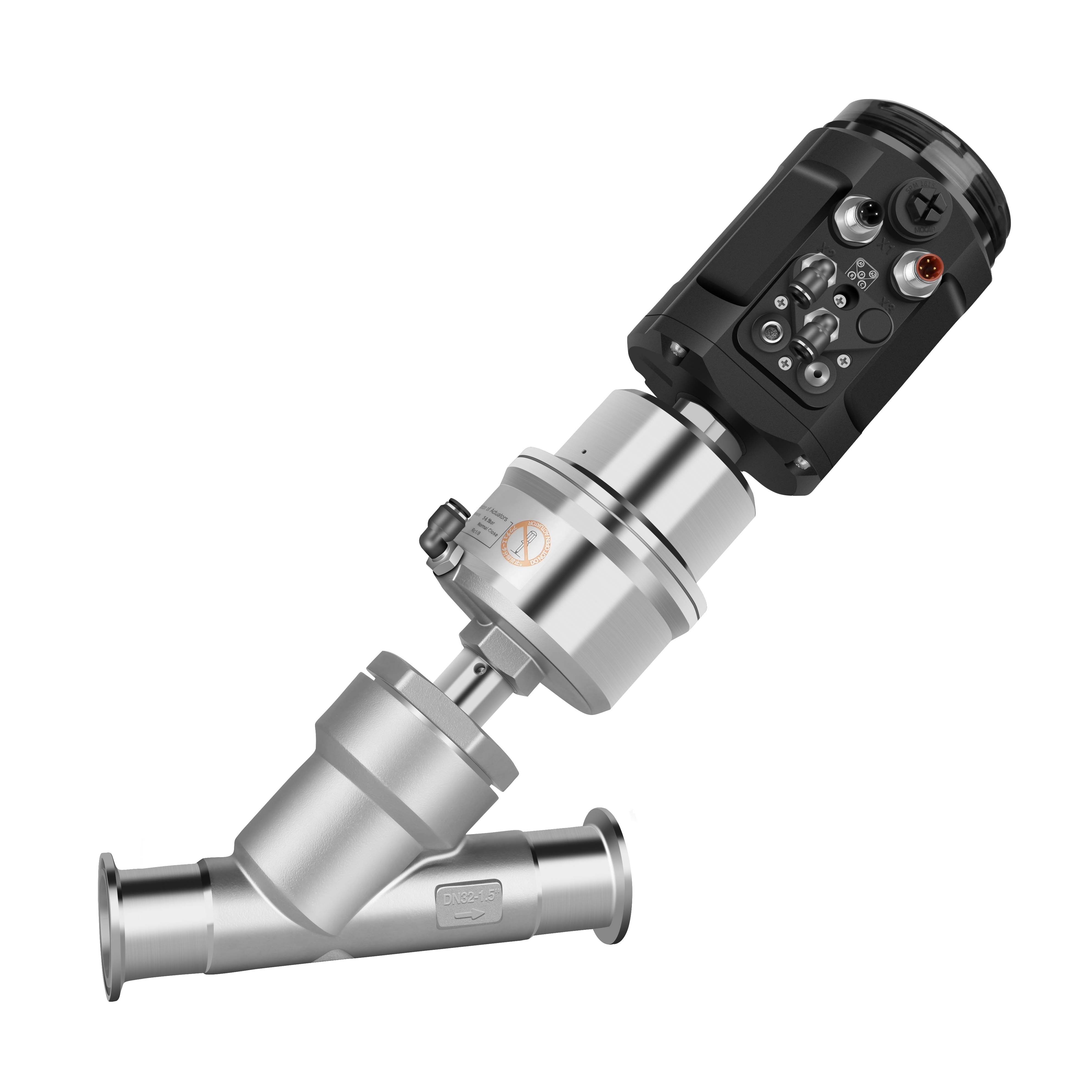

1600+2710 Технические данные

1880+2710 Технические данные

Монтаж

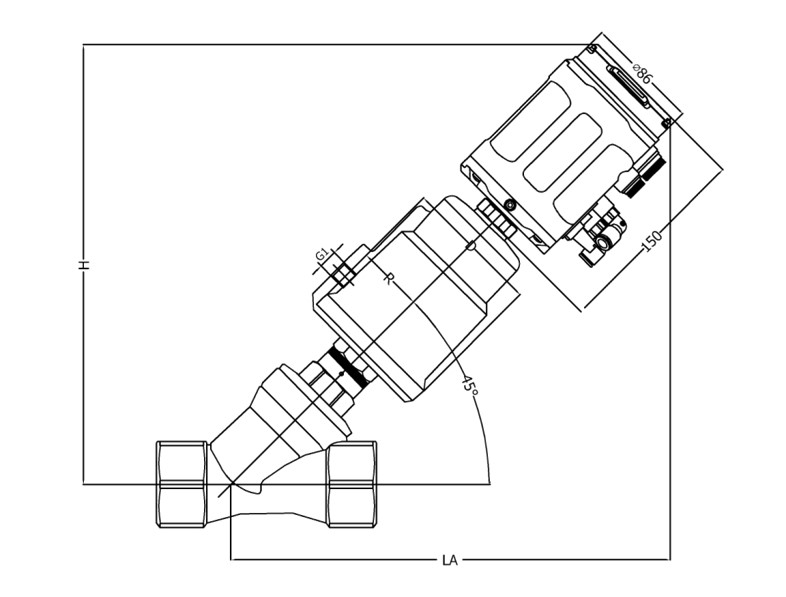

1500+2710 Размеры

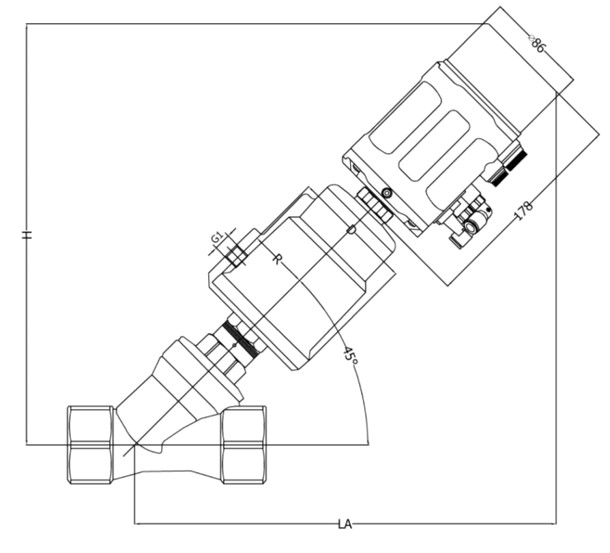

1600+2710 Размеры

1880+2710 Размеры

Рабочее и контрольное давление

KV данные

Технические данные

Материал	Материал позиционера: PC, SI, PA6-GF30 Материал клапана: SS304(CF8) / SS316(CF8M) Материал привода: SS304(CF8) Уплотнительный материал: PTFE
Источник питания	24V DC ±10%
Входной сигнал	4 – 20 mA
Входное сопротивление	120Ω
Диапазон температур	Окружающая среда позиционера: 0-70 ° C Среда клапана: -20-180 ℃ Окружающая среда клапана: -10-60 ℃
Соединение клапана	Резьба, Зажим, Сварка, Фланец
Подача воздуха	3-7 Bar
Пневматический соединитель	Plug-in hose connector G1/4(internal Φ6mm)
Электрический разъем	M12 3-pins B-coded(cable ø4-6mm) M12 4-pins D-coded(cable ø4-6mm)
Размер клапана	DN15-DN100
Давление	16 Bar
Средство	Вода, нейтральный газ, водяной пар, раствор слабой кислоты или слабого основания
Класс защиты	IP66
Средняя вязкость	Max 600mm²/s
Потребление	<5W

Технические данные

Материал	Материал позиционера: PC, PA6-GF30, Нержавеющая сталь, раковина Материал клапана: SS304 (CF8) / SS316 (CF8M) Материал привода: SS304 (CF8) Уплотнительный материал: PTFE
Источник питания	24V DC ±10%
Входной сигнал	0/4-20mA or 0-5/10 V
Входное сопротивление	240Ω at 0/4-20mA, 21KΩ at 0-5/10V
Диапазон температур	Температура окружающей среды позиционера: 0-70°C Температура среды клапана: -20-180℃ Температура окружающей среды клапана: -10-60℃
Соединение клапана	Резьба, Зажим, Сварка, Фланец
Подача воздуха	3-7 Bar
Пневматический соединитель	Штекерный соединитель шланга G1/4 (внутренний Φ6 мм)
Электрический разъем	M12 3-pins B-coded(cable ø4-6mm) M12 4-pins D-coded(cable ø4-6mm) M12 5-pins A-coded(cable ø4-6mm)
Размер клапана	DN15-DN100
Рабочее давление	16 Bar
Средство	Вода, нейтральный газ, водяной пар, раствор слабой кислоты или слабого основания
Класс защиты	IP66
Средняя вязкость	Max 600mm²/s
Потребление	<5W

Технические данные

Материал	Материал позиционера: PC, PA6-GF30, Si Материал клапана: SS304 (CF8) / SS316 (CF8M) Материал привода: SS304 (CF8) Уплотнительный материал: PTFE
Источник питания	24V DC ±10%
Входной сигнал	0/4 - 20mA
Входное сопротивление	120Ω
Диапазон температур	Окружающая среда позиционера: 0-70 ° C Среда клапана: -20-180 ℃ Окружающая среда клапана: -10-60 ℃
Соединение клапана	Резьба, Зажим, Сварка, Фланец
Подача воздуха	3-7 Bar
Пневматический соединитель	Штекерный соединитель шланга G1/4 (внутренний Φ6 мм)
Электрический разъем	M12 2-pins B-coded(cable ø4-6mm) M12 4-pins D-coded(cable ø4-6mm)
Размер клапана	DN15-DN40
Рабочее давление	16 Bar
Средство	Вода, нейтральный газ, водяной пар, раствор слабой кислоты или слабого основания
Класс защиты	IP66
Средняя вязкость	Max 600mm²/s
Потребление	<5W

Позиционер и клапан соединены резьбой. Пользователь может затянуть их гаечным ключом № 32.

После сборки позиционера его все еще можно поворачивать в пределах 720° для обеспечения надлежащего угла сопряжения с оператором.

Резьба и сварка (ASME BPE) (Единица измерения: мм)

Размер	Привод	D	R	G1	H/LA(Винт)	H/LA(шов)
DN15	63	77	41.5	G1/8	279	280
DN20	63	77	41.5	G1/8	283	279
DN25	63	77	41.5	G1/8	289	-
DN32	80	98	52	G1/4	314	-
DN40	80	98	52	G1/4	322	314
DN50	80	98	52	G1/4	332	322
DN65	100	98	63	G1/4	374	350

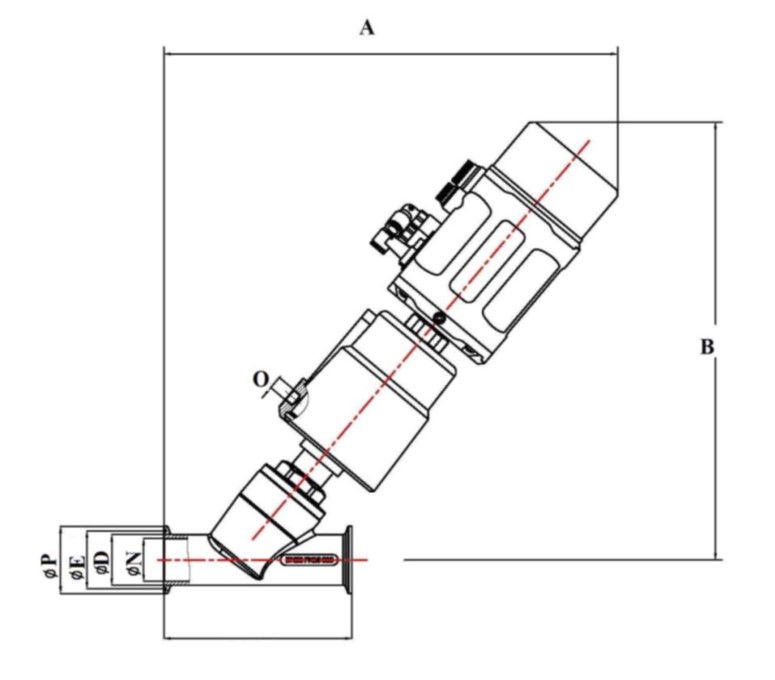

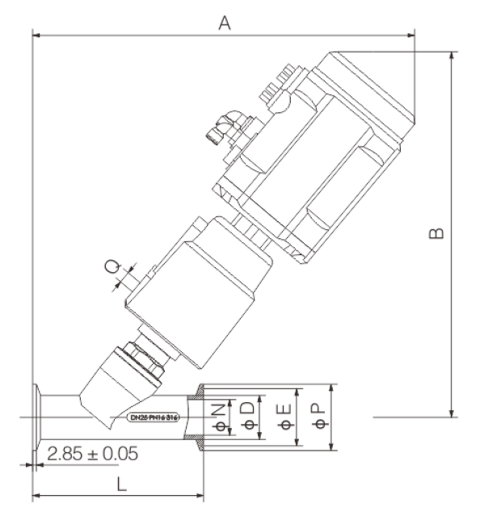

Зажимное соединение (единица измерения: мм)

Размер	Привод	A	B	O	L	ΦD	ΦE	ΦN	ΦP
DN20	63	276	270	G1/8	111	24	43.5	20	50.5
DN25	63	289	282	G1/8	130	32	43.5	27	50.5
DN32	80	333	312	G1/8	140	38	43.5	32	50.5
DN40	80	327	309	G1/8	160	46	56.5	40	64
DN50	80	353	330	G1/8	175	57	70.5	50	77.5
DN65	100	403	400	G1/4	246	76	83.5	72	91
DN80	125	438	435	G1/4	263	89	97	83	106

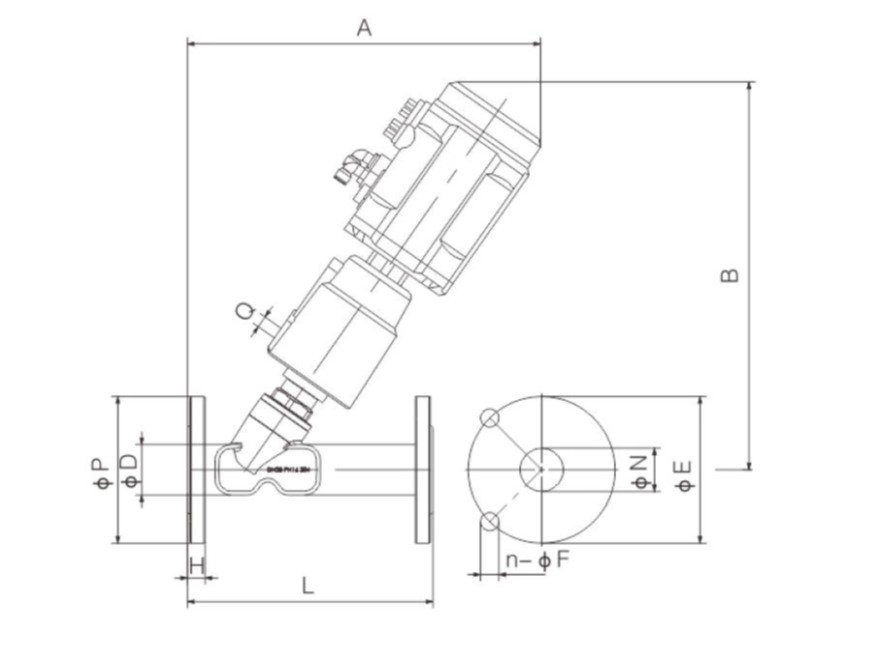

Фланцевое соединение (единица измерения: мм)

Размер	Привод	A	B	O	L	ΦD	ΦE	ΦN	n-ΦF	ΦP	H
DN20	63	263	292	G1/8	176	31	75	26	4-14	102	13.5
DN25	63	269	303	G1/8	188	39	85	33	4-14	112	13.5
DN32	80	318	337	G1/8	200	45	100	39	4-18	132	14.5
DN40	80	318	332	G1/8	223	52	110	46	4-18	142	15.5
DN50	80	327	342	G1/8	230	66	125	59	4-18	157	16
DN65	100	393	389	G1/4	235	88	145	78	4-18	177	17
DN80	125	393	427	G1/4	258	102	160	91	8-18	192	18

Резьба и сварка (ASME BPE) (Единица измерения: мм)

Размер	Привод	D	R	G1	H/LA(Винт)	H/LA(Шов)
DN15	63	77	41.5	G1/8	298	299
DN20	63	77	41.5	G1/8	302	298
DN25	63	77	41.5	G1/8	308	-
DN32	80	98	52	G1/4	333	-
DN40	80	98	52	G1/4	341	333
DN50	80	98	52	G1/4	351	341
DN65	100	98	63	G1/4	393	369

Зажимное соединение (единица измерения: мм)

Размер	Привод	A	B	O	L	ΦD	ΦE	ΦN	ΦP
DN20	63	282	287	G1/8	111	24	43.5	20	50.5
DN25	63	295	299	G1/8	130	32	43.5	27	50.5
DN32	80	339	329	G1/8	140	38	43.5	32	50.5
DN40	80	333	326	G1/8	160	46	56.5	40	64
DN50	80	359	347	G1/8	175	57	70.5	50	77.5
DN65	100	409	417	G1/4	246	76	83.5	72	91
DN80	125	442	452	G1/4	263	89	97	83	106

Фланцевое соединение (единица измерения: мм)

Размер	Привод	A	B	O	L	ΦD	ΦE	ΦN	n-ΦF	ΦP	H
DN20	63	269	309	G1/8	176	31	75	26	4-14	102	13.5
DN25	63	275	320	G1/8	188	39	85	33	4-14	112	13.5
DN32	80	324	354	G1/8	200	45	100	39	4-18	132	14.5
DN40	80	324	349	G1/8	223	52	110	46	4-18	142	15.5
DN50	80	333	359	G1/8	230	66	125	59	4-18	157	16
DN65	100	399	386	G1/4	235	88	145	78	4-18	177	17
DN80	125	433	444	G1/4	258	102	160	91	8-18	192	18

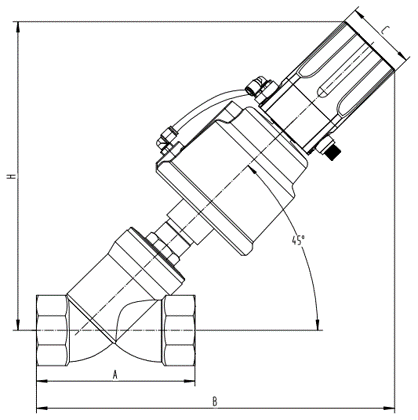

Резьбовое соединение (единица измерения: мм)

Размер	Привод	A	B	C	H	H/LA(шов)
DN15	63	65	255	69	238	280
DN20	63	75	263	69	252	279
DN25	80	90	282	69	258
DN32	80	110	298	69	266	-
DN40	100	120	321	69	288	314
DN50	100	150	339	69	298	322

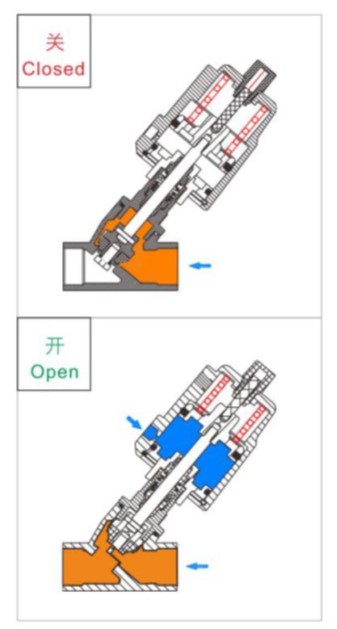

Поток над сиденьем

DN	Привод (мм)	Контрольное давление (Мпа)	Рабочее давление (Мпа)
15	63	0.4-0.6	0-1.6
20	63	0.4-0.6	0-1.6
25	63	0.4-0.6	0-1.6
32	80	0.5-0.7	0-1.6
40	80	0.5-0.7	0-1.6
50	80	0.6-0.9	0-1.6
65	100	0.4-0.9	0-1.6
80	120	0.4-0.9	0-1.6

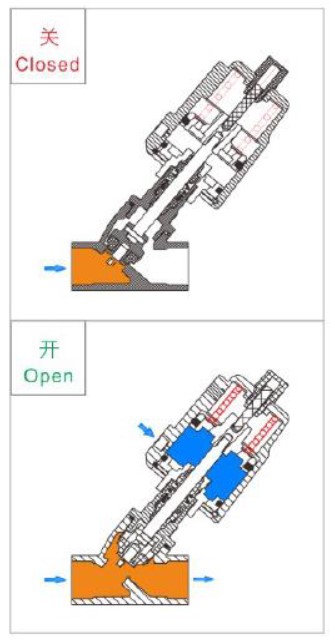

Поток под сиденьем

DN	Привод (мм)	Контрольное давление (Мпа)	Рабочее давление (Мпа)
15	63	≥0.45	0-1.2
20	63	≥0.45	0-1.2
25	63	≥0.45	0-1.2
32	80	≥0.5	0-1.2
40	80	≥0.5	0-1.2
50	80	≥0.6	0-0.8
65	100	≥0.6	0-0.4

Size	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
2710(DN15)	0.2	0.48	0.69	0.86	1.10	1.58	2.12	2.48	3.15	3.17
2710(DN20)	1.0	1.7	2.4	3.1	3.8	5.1	6.9	8.5	9.5	11.6
2710(DN32)	1.77	2.48	3.10	3.8	4.45	5.6	8.44	12.1	15.32	16.92
2710(DN40)	0.88	1.88	2.71	3.44	4.57	7.02	10.61	14.65	19.1	19.94
2710(DN50)	1.49	2.81	4.11	5.03	6.84	12.36	19.29	27.53	32.68	35.93
