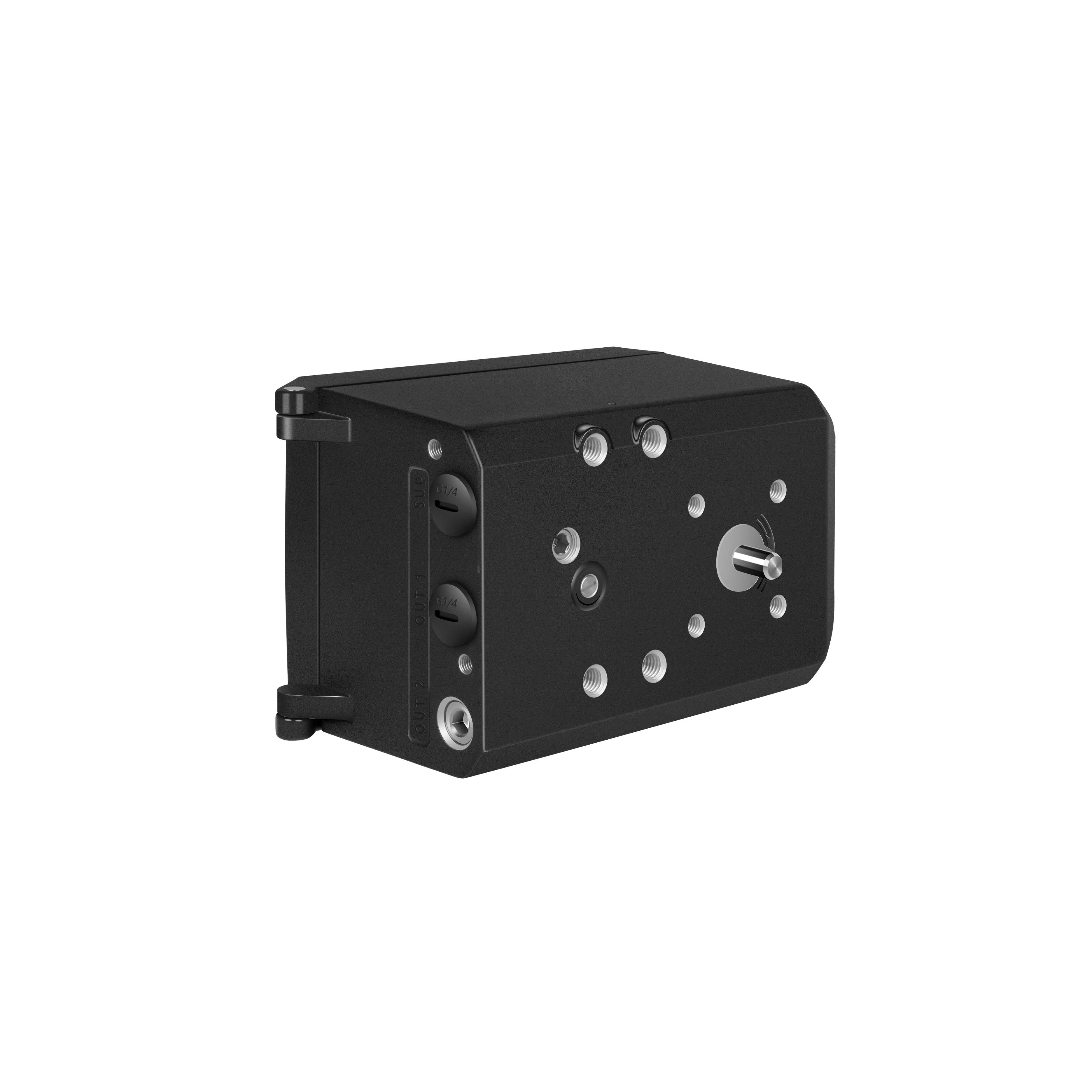

IP6000

Позиционер серии IP6000 устанавливается на пневматические приводы.
Он используется для управления впуском и выпуском воздуха пневматическими приводами для приведения положения клапана к заданному значению путем вычисления как данных по сигналу постоянного тока 4-20 мА, так и положения обратной связи.

Простая установка, автоматическая настройка калибровки одним нажатием кнопки
Усовершенствованный и надежный пьезомодуль, импортированный из Германии
Можно активировать множество функций (например, характеристические кривые и пределы).

Загрузка данных Немедленное консультирование

Tехнические параметры

Технические данные

Механические размеры

Структура

Пневматические соединения

Электрические соединения

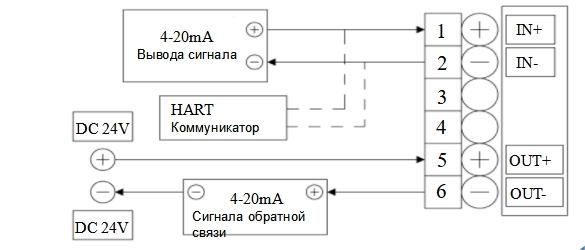

Электрическая схема

Принципиальная блок-схема

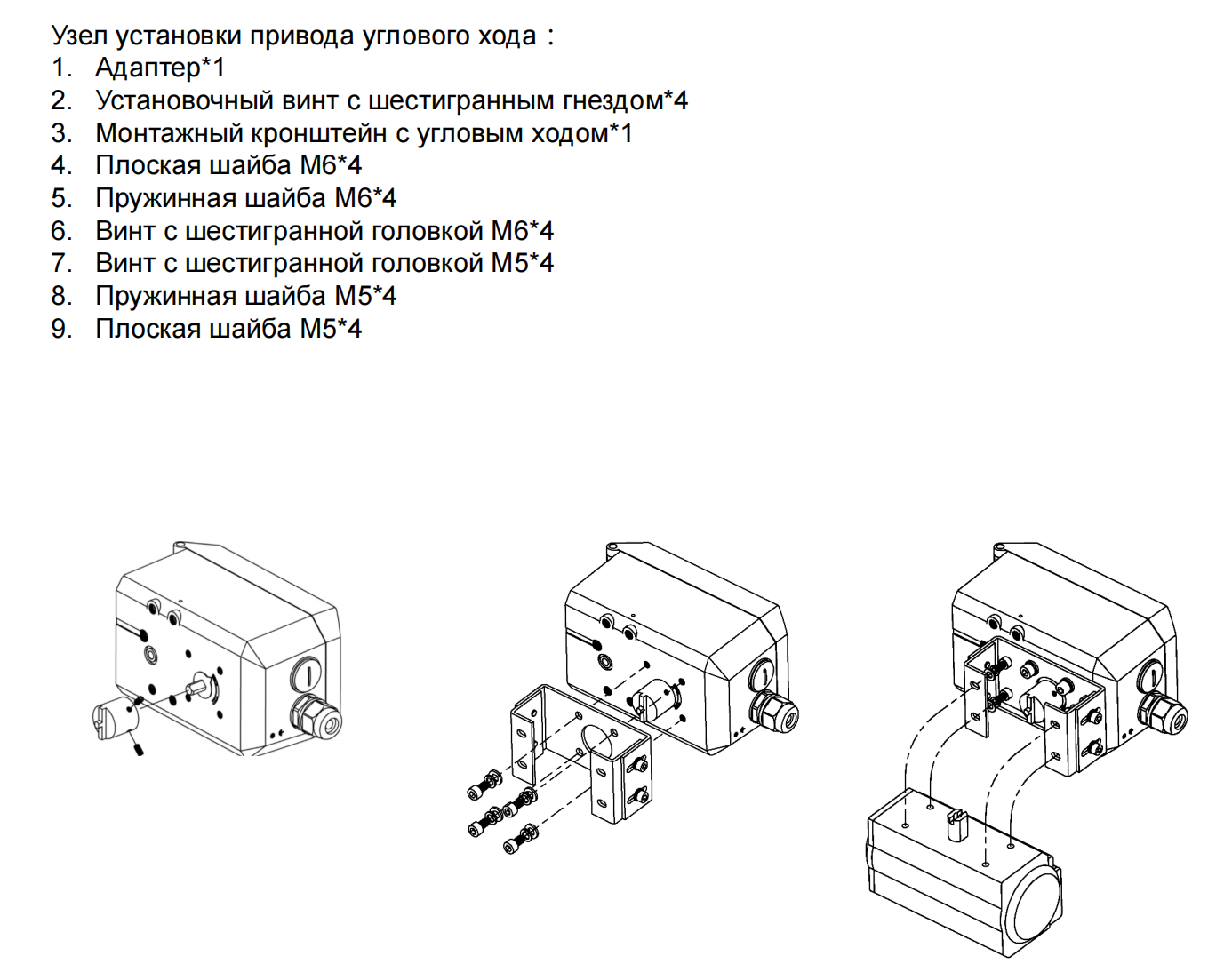

Монтажные компоненты

Комбинированный режим

Тип установки
Действующий тип
Взрывозащищенный
Сигнал обратной связи
HART
Монтажный комплект и рычаг
Манометр
Состояние выключения питания
Минимальная температура окружающей среды

Обычный линейный（L）
Дистанционный линейный*（F）
Обычный поворотный（R）
Дистанционный поворотный*（FR）
Раздельный*（S）

Однократного действия（S）
Двойного действия（D）

Взрывозащищенный（n）
Ex ia IIC T4/T6 Ga（ i）
Ex d IIC T6 Gb（d）

Не имеет（0）
Имеет（1）

Не имеет（0）
Имеет（1）

Не имеет（0）
Линейный（1）
Поворотный（2）

Не имеет（0）
Имеет（1）

Safe（S）
Freeze（F）

-20℃（N）
-40℃（L）

В параметрах типа установки опции, отмеченные * (FL, FR и S), не поддерживают взрывозащищенный вариант d (Ex d IIC T6 Gb).
* * отмеченные опции (отдельный тип) не поддерживают параметр минимальной температуры окружающей среды L (-40°).

Технические данные

Материал оболочки	Алюминиевый сплав
Манометр в сборе	Алюминий, анодированный
Входной сигнал	Входное сопротивление : 120Ω Предельное напряжение : 28V
Выходной сигнал	Feedback type: 2-wire 4~20mA signal, internal resistance 120Ω
Протокол цифровой связи	HART 7
Минимальный рабочий ток	3.8mA
Постоянный расход воздуха	≤ 0.4 L/min
Дальность перемещения	Обычный прямой ход：10~100mm Обычный угловой ход：30~100° Разделенный тип：5~25mm Дополнительный монтажный кронштейн：Жесткое соединение или мягкое соединение Примечание: Дальность хода у дистанционного типа передачи такая же, как и у обычного типа
Пневматические данные	Качество воздуха соответствует стандарту ISO 8573-1 Давление: 1,4 ~7 бар (20,3 ~101,5 фунтов на квадратный дюйм) Размер и плотность твердых частиц: Уровень 3 Точка росы под давлением: Уровень 3 (минимум на 20 К (36°F) ниже температуры окружающей среды) Содержание масла: Сорт 3
Антивибрационный	0,15 мм, 10 Гц-60 Гц, 20 циклов/ось 20 м/с2, 60 Гц-500 Гц, 20 циклов/ось Рекомендуемый диапазон для непрерывной работы всего регулирующего клапана составляет ≤20 м/с2 без пикового резонанса.

Пневматический

Описание
SUP

Вход для подачи воздуха
OUT1

Контрольный воздуховыпуск 1
OUT2

Контрольный воздуховыпуск 2

Электрический

Описание
IN+

Входной сигнал 4-20 мА +
IN-

4-20 mA input signal -
OUT+

Модуль сигнала обратной связи 18-30 В постоянного тока+
OUT-

Модуль сигнала обратной связи с выходом 4-20 мА

Искробезопасный обычный прямой ход
Искробезопасный тип дистанционной передачи с прямым ходом
Искробезопасный обычный угловой ход
Искробезопасный угол хода дистанционной передачи
